PD6003 3PQ有功无功组合功率变送器
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：有效内部成本控制，减少了开支，让利于客户！
- 交货快捷：生产流水线，充足的备货，缩短了交货期！
- 销售：15000877780
详情介绍
●有功无功组合功率变送器只需一组输入信号 ，便可同时测量线路的有功功率和无功功率,其输出方式均为共地式输出,可长期连续运行,是实现系统有功、无功功率测量经济的产品。有功功率可测量平衡和不平衡系统。无功功率采用跨相法测量:适用于频率为50Hz或60Hz的三相三线对称平衡系统的测量;无功功率采用移相法测量:适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量。

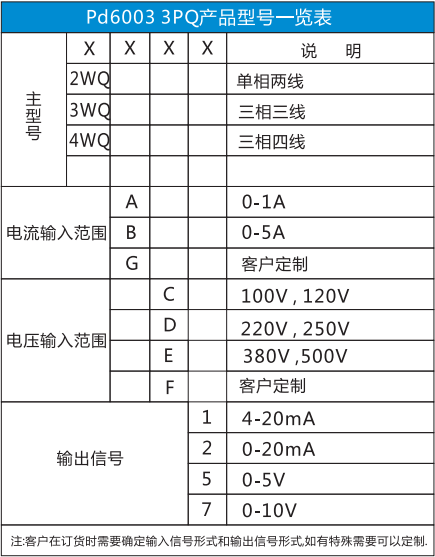

产品选型:
产品名称:三相功率组合变送器
例:PD6003 3PQ-4WQBC1 ,三相四线有功无功组合功率变送器,
输入AC0- 5A,AC0-100V,
输出为4-20mA,电源AC/DC220V.
主要技术参数
输入端
输入电流范围:AC 0-1A, 5A
输入电压范围:AC 0-100V,250V,380V,500V
频率范围:40Hz-60Hz
输出端
输出信号:4- 20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤5002(输出为电流信号时)
RL≥1KQ2(输出为电压信号时)
基本参数
供电电源: AC/DC220V (电压范围85-265V)
额定功耗:≤4W(AC220V供电，20mA输出时)
基本精度:≤0.5% F.S.
温度漂移:0.02%F.S./9C (-20°C~+55°C)
响应时间:≤400mS(0-90%) (TYP)
绝缘强度:2000V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MN(输入、输出、电源之间)
工作温度范围: -20~+ 55°C
电磁兼容性:符合GB/T 18268.1(IEC61326-1)
