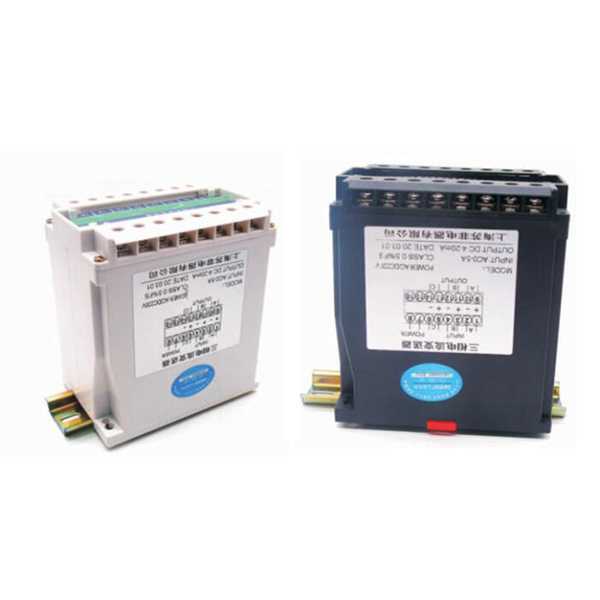

PD6003H功率因数变送器

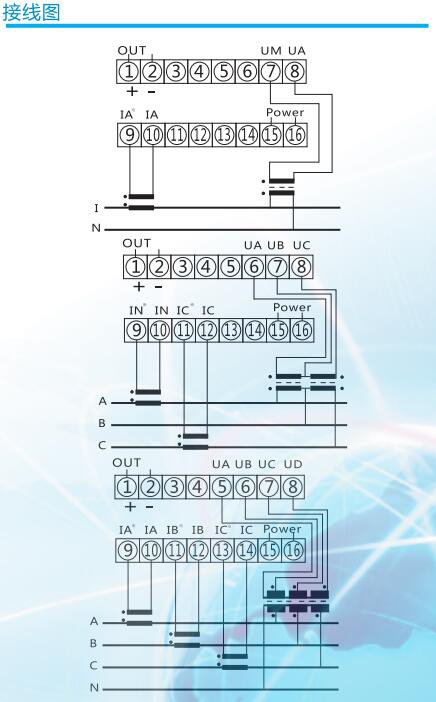

●功率因数变送器适用于单相线路、三相三线、三相四线平衡线路,对于不同线路,仅改变接线方式，即可用同- -变送器测量线路功率因数。以单片机等微处理器为核心,采用高效算法实现交流电路频率的测量.

●功率因数变送器功率因数变送器可将一负载的交流电流和电压之间的功率因数,转换成按线性比例输出的直流电流或电压。配以相应的仪表或装置，可供电力系统或其它工业部门使用

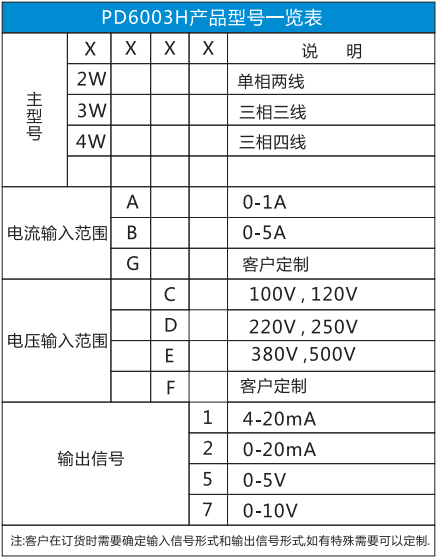

产品选型:

产品名称:功率因数变送器

例:PD6003H-4WBE1 ,三相四线功率因数变送器,输入AC0-5A,AC0-380V

输出为4-20mA ,供电电源AC/DC220V.

主要技术参数

输入端

输入电流范围:AC 0-1A, 5A

输入电压范围:AC 0-100V,250V,380V, 500V

频率范围:40Hz-60Hz

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤5009(输出为电流信号时)

RL≥1KQ2(输出为电压信号时)

基本参数

供电电源: AC/DC220V (电压范围85-265V)

额定功耗:≤4W(AC220V供电,20mA输出时)

基本精度:≤0.5% F.S.

温度漂移:0.02%F.S./°C (-20°C~ +55°C)

响应时间:≤400mS(0-90%) (TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MQ(输入、输出、电源之间)

工作温度范围: -20~+55°C

电磁兼容性:符合GB/T 18268.1(IEC61326-1)

可另外定制带485通讯功能
