PD6003-3Q无功功率变送器
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：有效内部成本控制，减少了开支，让利于客户！
- 交货快捷：生产流水线，充足的备货，缩短了交货期！
- 销售：15000877780
详情介绍
●无功功率变送器是一种能将输入 电压、电流信号经隔离后，转换成与输入无功功率成线性比例直流信号输出的仪器, 它能反映系统负荷的特性(容性或感性)可长期连续运行，可广泛应用于电力及非电力系统对测量无功功率要求较高的场所。无功功率采用跨相法测量:适用于频率为50Hz或60Hz的三相三线对称平衡系统的测量;无功功率采用移相法测量:适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量。

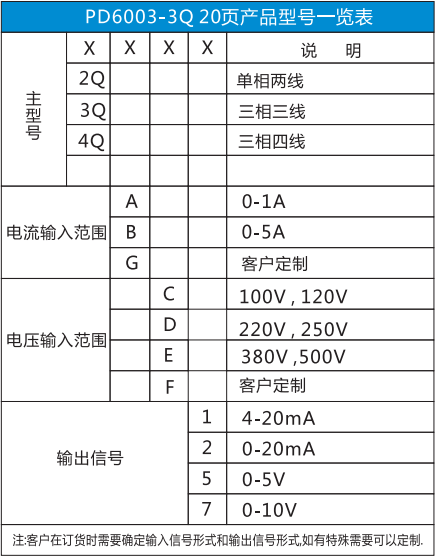

产品选型:
产品名称:无功功率变送器
例:PD6003-3Q -4WBC1 ,三相四线有功功率变送器输入AC0-5A,AC0-100V,
输出为4-20mA,供电电源AC/DC220V.
主要技术参数
输入端
输入电流范围:AC 0-1A,5A
输入电压范围:AC 0-100V,250V,380V,500V
频率范围:40Hz-60Hz
输出端
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500N(输出为电流信号时)
基本参数
RL≥1KQ(输出为电压信号时)
供电电源: AC/DC220V (电压范围85-265V)
额定功耗:≤4W(AC220V供电, 20mA输出时)
基本精度:≤0.5% F.S.
温度漂移:0.02%F.S./°C (-20°C~ + 55°C)
响应时间:≤400mS(0-90%) (TYP)
绝缘强度:2000V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MQ(输入、输出、电源之间)
工作温度范围:-20~ + 55°C
电磁兼容性符合GB/T 18268.1(IEC61326-1)
可另外定制带两路4- 20mA变送输出
三路4-20mA变送输出、也可带485通讯
