什么是两线制电流变送器

两线制是指现场变送器与控制室外表联系仅用两根导线，这两根线既是电源线，又是信号线。两线制电流变送器是指仅有两根导线输入信号为电流信号的变送器。

两线制电流变送器与三线制(一根正电源线，两根信号线,其间一根共GND) 和四线制(两根正负电源线，两根信号线,其间一根GND)比较，两线制的优点是：

1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常廉价的更细的导线;可节省大量电缆线和安装费用;

2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会发生明显影响，由于搅扰源引起的电流，一般使用双绞线就能降低搅扰;两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。

3、电容性搅扰会导致接收器电阻有关误差，对于4～20mA两线制环路，接收器电阻通常为250Ω(取样Uout=1～5V)这个电阻小到不足以发生明显误差，因此，能够允许的电线长度比电压遥测系统更长更远;

4、各个单台示读装置或记载装置能够在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现涣散收集， 涣散式收集的优点就是：涣散收集，集中控制....

5、将4mA用于零电平，使判断开路与短路或传感器损坏(0mA状况)非常方便。

6、在两线输出口非常简单增设一两只防雷防浪涌器材,有利于安全防雷防爆。

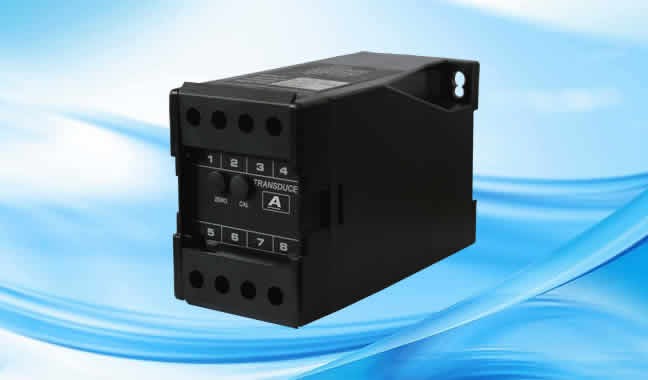

两线制电流变送器外形如下图：
