HM6003 R热电阻信号隔离器
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：有效内部成本控制，减少了开支，让利于客户！
- 交货快捷：生产流水线，充足的备货，缩短了交货期！
- 销售：15000877780
详情介绍
●接受来自现场的热电偶信号,经隔离变送输出标准的电流/电压信号到控制室、PLC、 DCS及显示仪表等。

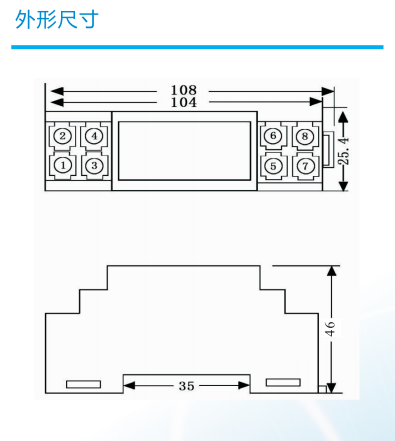

●DIN导轨独立式安装方式
●输入,输出,电源三端口高可靠隔离

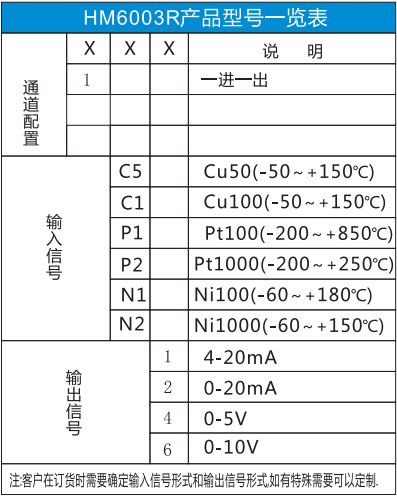

产品选型:
热电阻信号隔离器
例:型号: HM6003R-1P21 ,输入信号PT100(0-200°C)、输出
DC 4-20mA.
主要技术参数
输入端
输入信号: PT100,Cu50,Ni1000等热电阻信号
热电阻激励电流:≤1mA
允许线阻:≤100N
输出端
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500N(输出为电流信号时)
RL21K2(输出为电压信号时)
基本参数
电源:DC24V,+10%
消耗电流:<50mA(-进一-出,24V供电,20mA输 出时)
≤70mA(一进二出,24V供电, 20mA输出时)
≤100mA(二进二出,24V供电,20mA输出时)
超限报警:低于温度下限,输出3.8mA,(4-20mA输出时)
高于温度上限,输出20.5mA
断线报警:输出22mA
基本精度:0.2%F.S.
温度漂移:0.005%F.S./9C (-20°C~ +55°C)
响应时间:≤10mS(0-90%) (TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)
绝缘电阻:2100MQ(输入、输出、电源之间)
工作温度范围: -20~+55°C
电磁兼容性:符合GB/T 18268(IEC61326-1)

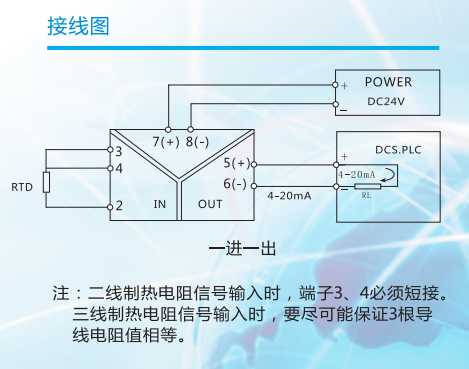

适用现场设备:二线制,三线制热电阻
