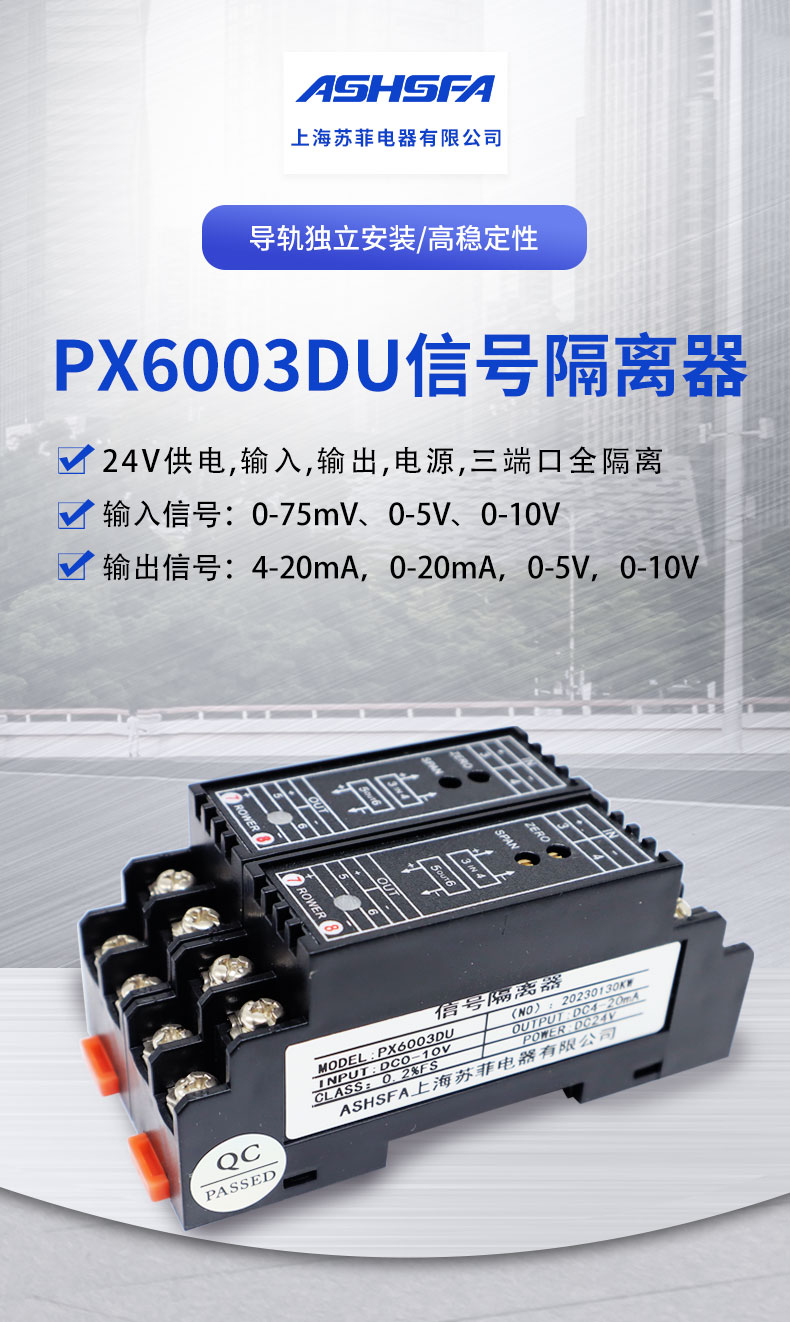

PX6003DU直流信号隔离器

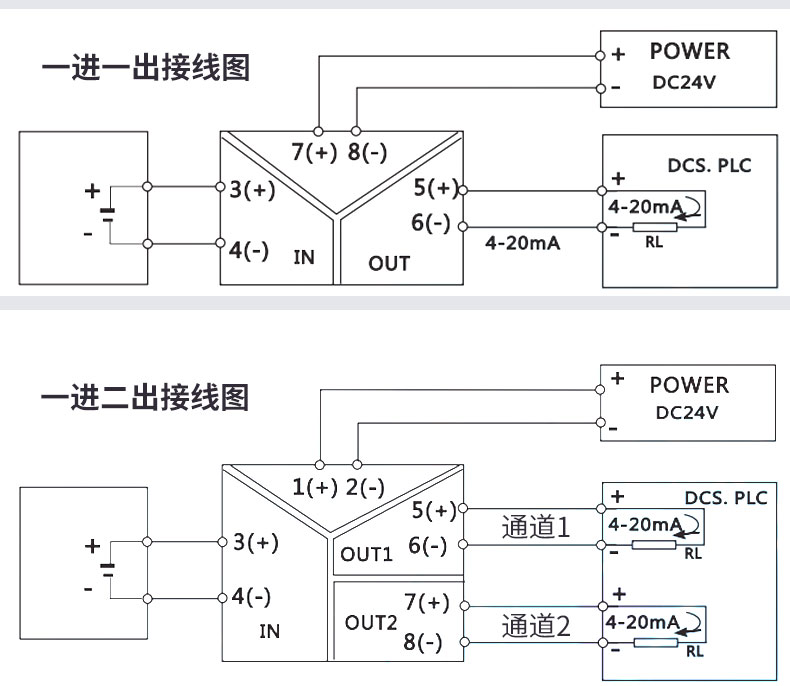

●24V供电,输入、输出、电源,三端口全隔离,将工业现场直流电流电压信号隔离、转换为标准电流、电压信号。

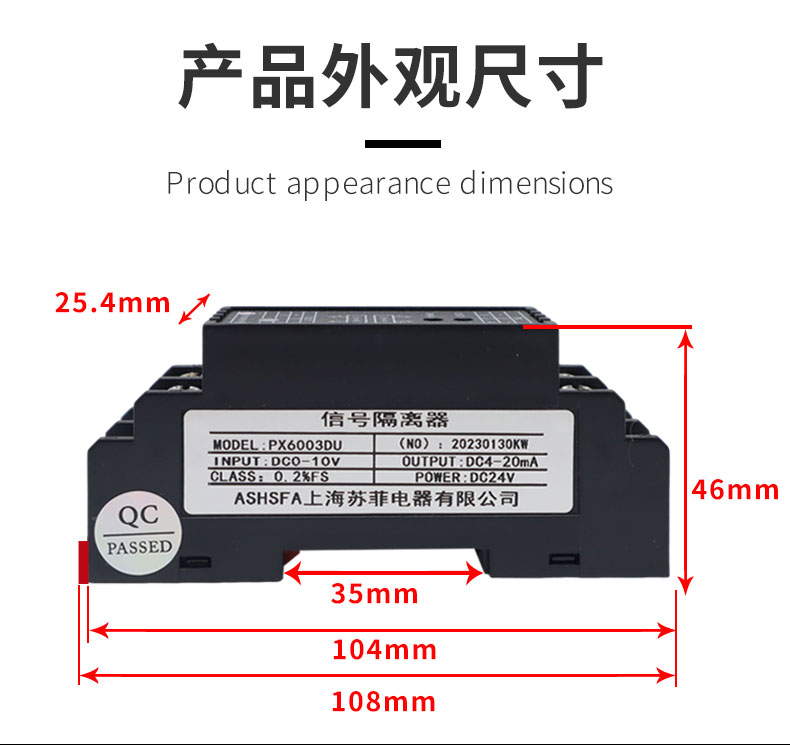

●DIN导轨独立式安装方式

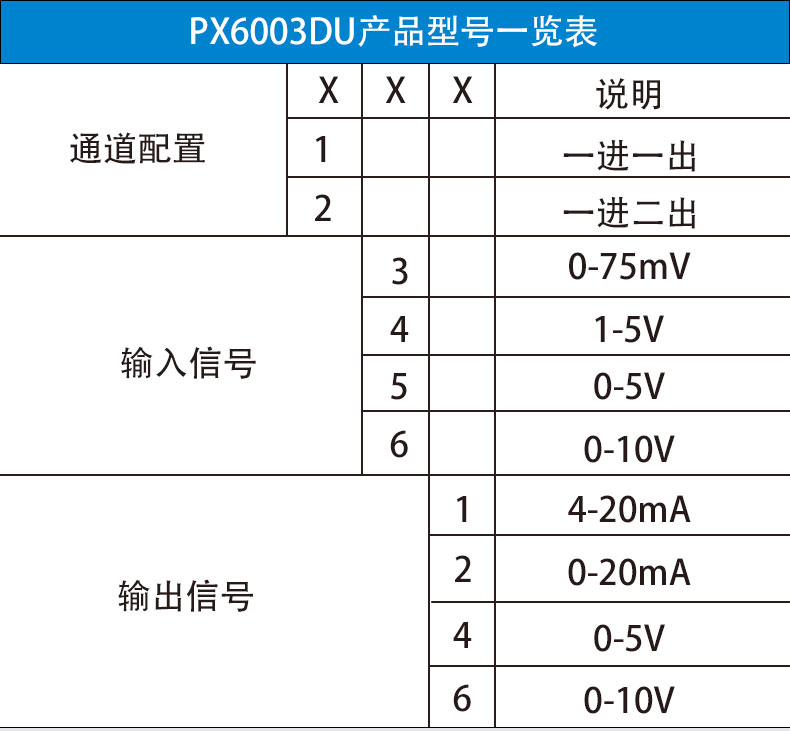

产品选型:

产品名称:直流信号隔离器

例:型号: PX6003U-161-进一出,输入0-10V

输出4-20mA

主要技术参数

输入端

输入信号:0-75mv、0-5V、 0-10V

输入阻抗:≥300KN

输出端

输出信号:4- 20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤50092(输出为电流信号时)

RL≥10K92(输出为电压信号时)

基本参数

电源:DC24V,+10% (可定制DC12V电源)

消耗电流:≤30mA(-进一-出,24V供电, 20mA输出时)

≤50mA(一进二出,24V供电, 20mA输出时)

基本精度:0.2%F.S. .

温度漂移:0.005%F.S./*C (-20°C ~+55°C)

响应时间:≤10mS(0-90%) (TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:2100MQ(输入、输出、电源之间)

工作温度范围: -20~+55°C

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:电压信号输出设备
