PX6003KS热电偶信号隔离器

PX6003KS热电偶信号隔离器
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:生产流水线,充足的备货,缩短了交货期!
  • 销售:15000877780

详情介绍

●接受来自现场的热电偶信号, 经隔离变送输出标准的电流/电压信号到控制室、PLC、 DCS及显示仪表等。

●DIN导轨独立式安装方式

●输入,输出,电源三端口高可靠隔离

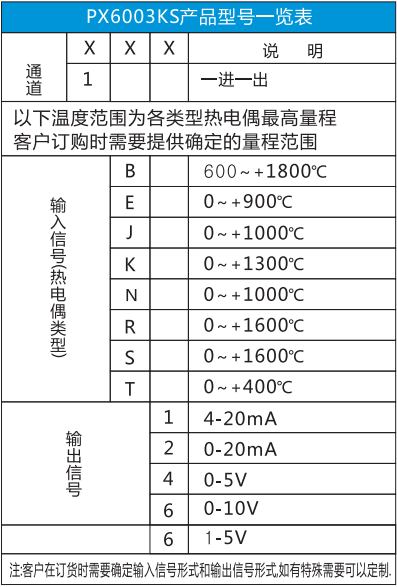

产品选型:

产品名称:热电偶信号隔离器

例:PX6003KS-1K1 ,输入信号K型热电偶(0-1300°C)、输出

DC 4-20mA.

主要技术参数

输入端

输入信号: B,E,J,K,N,R,S,T等热电偶信号

冷端补偿:补偿范围:-25°C ~+75°C (每20°C误差1°C )

补偿方式:内部补偿

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Q(输出为电流信号时)

RL≥10KQ(输出为电压信号时)

基本参数

电源:DC24V,+10%

消耗电流:≤70mA(-进一-出,24V供电, 20mA输出时)

≤90mA(一进二出,24V供电, 20mA输出时)

≤100mA(二进二出,24V供电, 20mA输出时)

基本精度:0.2%F.S.

温度漂移:0.005%F.S./9C (-20°C ~ +55°C)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:2100MQ(输入、输出、电源之间)

工作温度范围: -20~+55°C

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:热电偶
