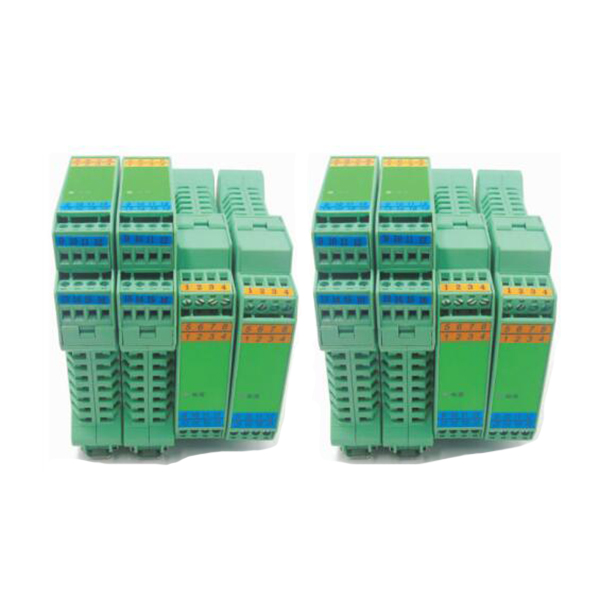

PV6003 K热电偶信号隔离器
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：有效内部成本控制，减少了开支，让利于客户！
- 交货快捷：生产流水线，充足的备货，缩短了交货期！
- 销售：15000877780
详情介绍
●接受来自现场的热电偶信号, 经隔离变送输出标准的电流/电压信号到控制室、PLC、 DCS及显示仪表等。

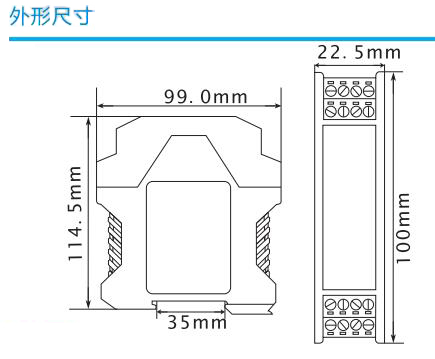

●DIN导轨独立式安装方式

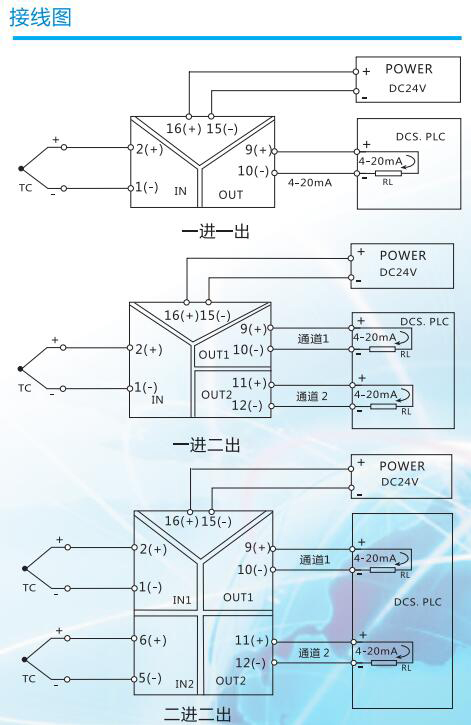

●输入,输出,电源三端口高可靠隔离

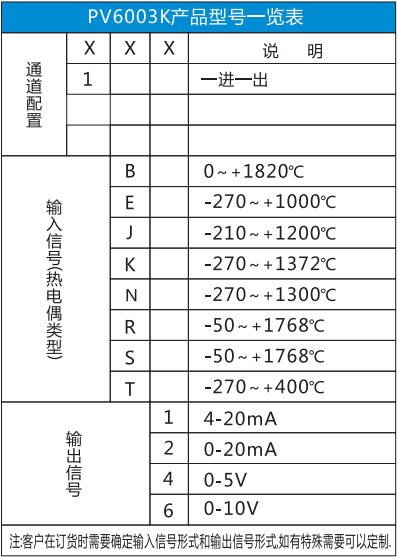

产品选型:
产品名称:热电偶信号隔离器
例:PV6003K-1B1 ,输入信号K型热电偶(0-800°C)、输出
DC 4-20mA.
主要技术参数
输入端
输入信号: B,E,J,K,N,R,S,T等热电偶信号
冷端补偿:补偿范围:-25°C ~+75°C (每20°C误差1°C )
输出端
补偿方式:内部补偿
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500Q(输出为电流信号时)
RL210KQ(输出为电压信号时)
基本参数
电源:DC24V,+10%
消耗电流:≤50mA(- -进- -出,24V供电, 20mA输出时)
≤70mA(一进二出,24V供电, 20mA输出时)
≤100mA(二进二出,24V供电, 20mA输出时)
超限报警:低于温度下限，输出3.8mA,(4-20mA输出时)
高于温度上限,输出20.5mA
断偶报警:输出22mA或3.8mA
基本精度:0.2%F.S.
温度漂移:0.005%F.S./°C (-20°C~ +55°C)
响应时间:≤10mS(0-90%) (TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MQ(输入、输出、电源之间)
工作温度范围: -20~ +55°C
电磁兼容性:符合GB/T 18268(IEC61326-1)
适用现场设备:热电偶
